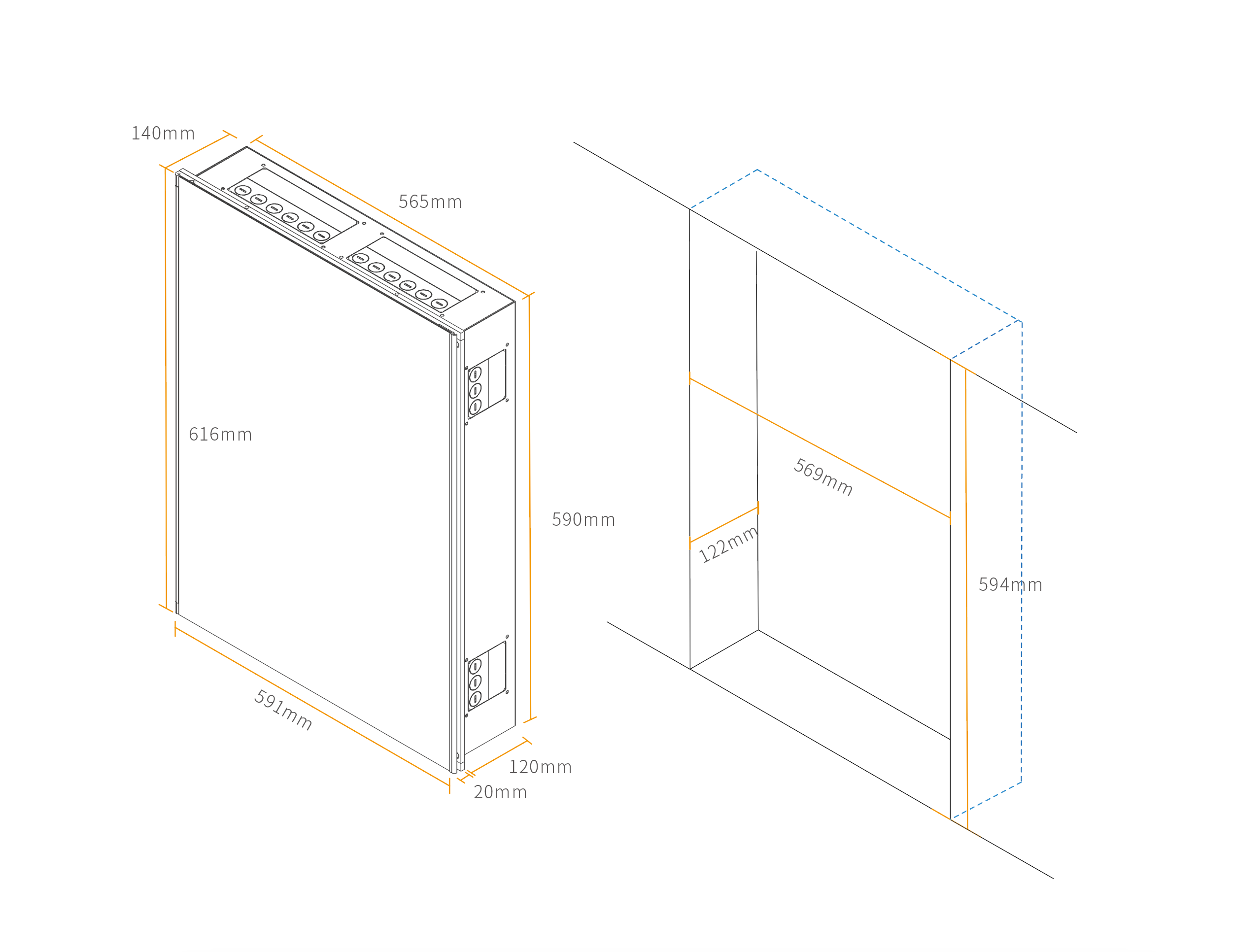

暗裝平面示意圖
為了確保電箱的完美暗裝效果，需要預先規(guī)劃并預留出精確的安裝空間。
箱體尺寸 ：590*565*120mm，考慮到安裝便利性及細微調整空間，四周僅需額外預留 2 毫米的間隙。
因此，預留孔位尺寸應為 ：594*569*122mm，以確保電箱能夠輕松嵌入且四周留有微小間隙，便于調整與固定。
（點擊圖片放大查看）

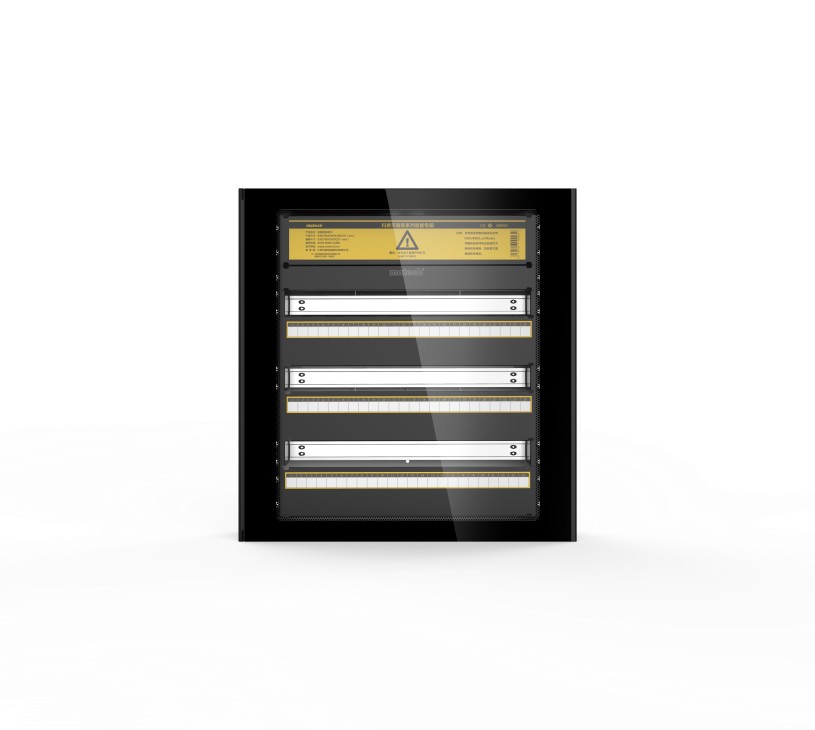

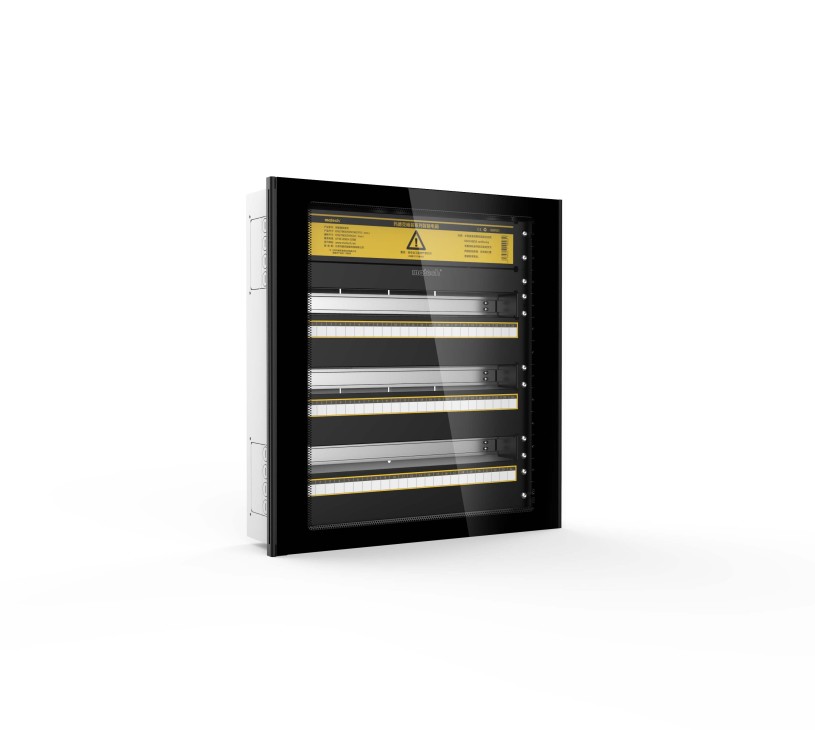

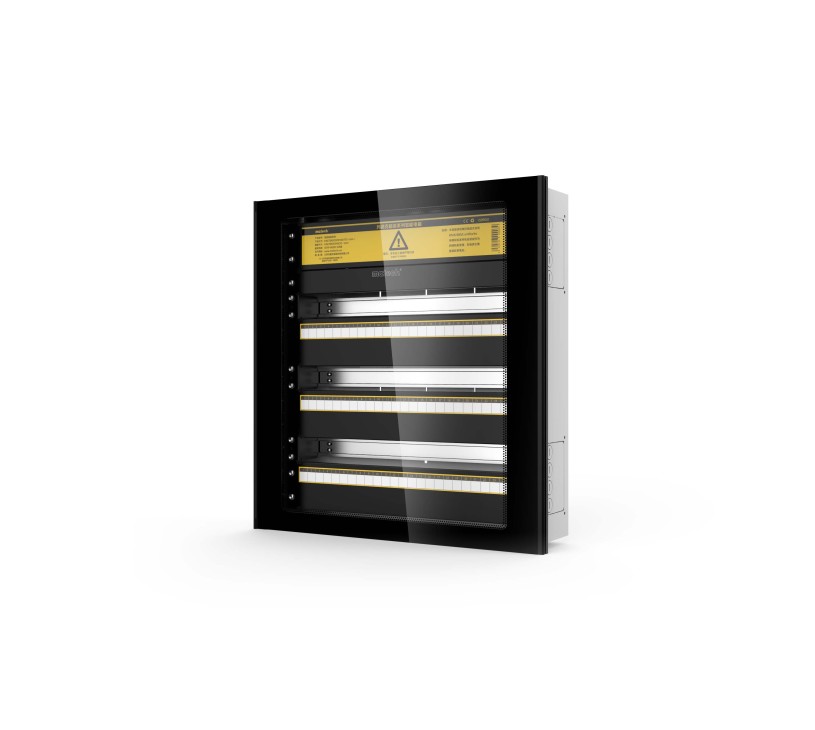

暗裝立體示意圖
在安裝時，請確保注意以下要點 ：
① 安裝時 ：箱體應與裝飾面保持齊平，而面板則必須突出于裝飾面進行安裝。
② 若面板要與裝飾面齊平，箱體右側需預留 1.5cm 空間以確保電箱門能正常開啟。
（點擊圖片放大查看）
